深圳敬鹏电子 · PCB & PCBA

让电路设计，
走向可靠制造。

从 PCB 打样、专业板制造到元器件采购、SMT 组装与测试，以清晰的工程评审衔接每一步交付。

Gerber / ODB++ · BOM · 坐标文件 · 项目需求

从连接密度，到整板实现

为你的下一块电路板做好准备

HDI · IC 载板 · 软硬结合 · 高频 · PCBA

工程协同

先确认材料、叠层与制造边界

制造与组装

PCB 与 PCBA 服务按项目组合

测试与交付

明确检验项目、文件和验收口径

HDI 高密度互连

面向高密度布线与细间距器件，评估微孔、盲埋孔和叠层结构。

IC 封装载板

围绕封装形式、互连密度和翘曲要求，开展工艺可行性评审。

PCB + PCBA

衔接电路板制造、物料准备、SMT 组装与测试需求。

01

工程评审

检查制造与装配相关风险，整理需要确认的问题。

02

PCB 制造

围绕材料、叠层、过孔与表面处理确认制造方案。

03

采购与组装

依据确认的 BOM、替代规则与装配要求组织协作。

04

PCBA 测试

按项目确认 AOI、X-Ray、电测或功能测试的适用范围。

走进工厂 · 了解制造环节与设备

MANUFACTURING / QUALITY

把品质要求，落实到制造细节

深圳敬鹏电子围绕工程资料、生产过程和检验记录开展协作，让产品要求在交付前有明确的确认依据。

生产前确认

材料、板厚、叠层、阻抗及特殊要求形成一致的工程输入。

过程与成品检验

按产品结构和订单要求选择检查项目，关注关键工序与可追溯资料。

交付口径一致

测试、包装、标识及随货文件，在项目启动时共同确认。

汽车电子

温度循环、装配与追溯需求

新能源

功率、载流与散热设计

通信设备

高频信号与材料选择

数据通信

高速互连与信号完整性

医疗电子

文档、测试与项目质量要求

消费电子

紧凑结构与装配密度

01 / 提交资料

PCB 文件、数量与板材要求；PCBA 项目另附 BOM、坐标与测试需求。

02 / 工程确认

共同核对叠层、制造约束、物料与验收要求，确认待解决问题。

03 / 方案与报价

明确技术方案、费用、计划交期及双方确认的交付范围。

04 / 生产与交付

依据确认资料开展生产与检验，按约定完成包装和文件交付。

板材选型

了解 FR-4、PTFE、聚酰亚胺及主流品牌材料的选型关注点。

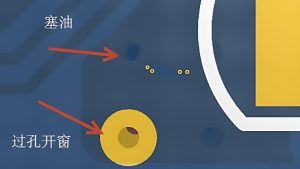

过孔与互连

比较通孔、盲埋孔、微孔和盘中孔的工艺路径与设计边界。

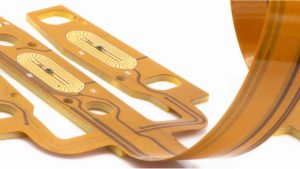

表面处理

从焊接、接触、储存与装配需求出发，选择表面处理方式。
